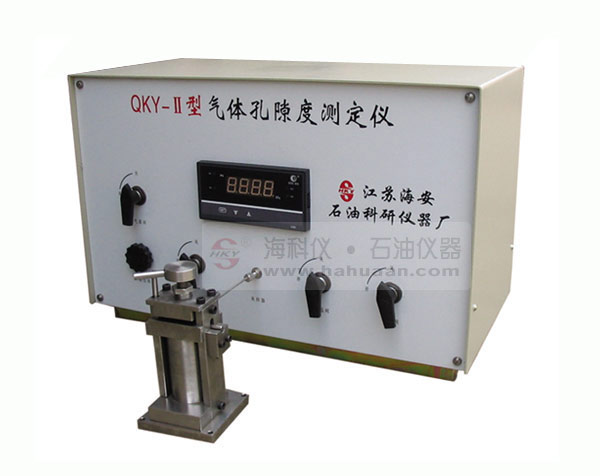

QKY-2型氣體孔隙度測定儀
一、概 述
孔隙度是巖石的重要性質之一，它定義為孔隙體積與巖石幾何體積的比值，通常用百分數表示。這種油田水烴類物質占據的孔隙空間的大小，無論對合理評價油藏，還是對油藏進行工程施工都是必不可少的參數，
我們根據美國巖心公司的孔隙度儀并參考了大量的資料設計的氣體孔隙度儀，具有結構簡單、操作方便、測定速度快、性能穩定等特點，是巖心分析實驗室必不可少的裝置。
二、工作原理
氣體孔隙度儀是測量體積的一種儀器，用它可以測定巖樣的骨架體積和孔隙度體積，利用氣體膨脹原理，即玻義爾（BoyLE）定律，已知體積的氣體在確定的壓力下向未知體積等溫膨脹，膨脹后可測定最終的平衡壓力。平衡壓力的大小取決于未知體積的大小，而未知體積的大小由玻義爾定律求得。
該儀器可用兩種氣體作為驅替介質，氮氣和氦氣。對于一般的砂巖可用氮氣，對于較為致密的灰?guī)r和孔隙較小的巖樣可用氦氣測定。用氦氣的理由是：①．微小的氦氣（分子分子半徑r=0.9A）作為介質能夠進入與油藏巖石伴生的毛細管；②．分子量低的氦氣（M=4）對巖石具有較高的滲透能力；③．巖石表面對氦氣吸咐性較差。
根據玻義爾定律如圖所示：氣體的已知體積Vk與所測壓力Pk下等溫膨脹到未知室體積V中，膨脹后測量最終平衡壓力P這個平衡壓力取決于未知體積量，未知體積可以用玻義爾定律求得
